产品名称:DDXK1大电流限流开断器(简称短路电流限制器、限流器或FCL)
产品简介: DDXK1系列大电流限流开断器(简称短路电流限制器、限流器或FCL)是本公司研制的专利产品。
主要特点: (1)高速开断:在短路电流首个工频半波的波前部分、在短路电流远未上升到峰值之前动作并开断短路电流,全开断时间2~5 ms,比断路器快约 10~20倍;
(2)限流开断:发生短路后1ms开始限制短路电流,最终将短路电流限制到预期值的15%-45%;
(3)高开断能力:额定预期短路开断电流63~200kA,而目前通用断路器的额定短路开断电流通常只能达到40.5~50kA;
(4)自带罗果夫电流传感器;测量准确、反应速度快、可分相布置,亦可组柜布置;
(5)高可靠性:本产品的竞争力之一是具有超群的可靠性,特殊设计和工艺保证了产品的高可靠性,得到现场考验和好评。

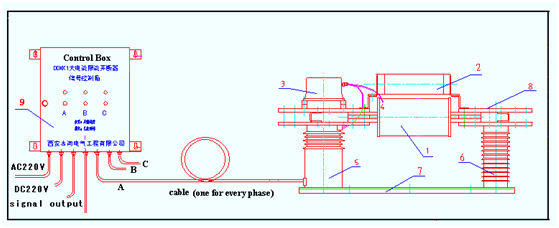

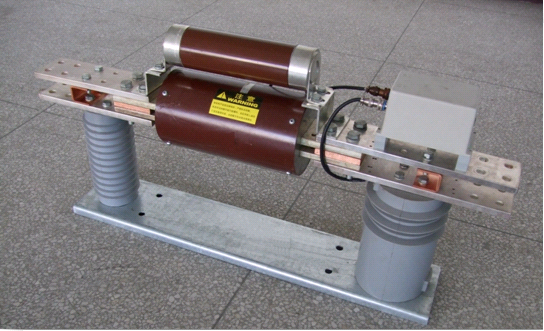

原理结构: 产品结构如图1所示。

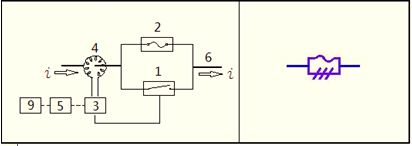

图1 产品结构图 1---快速隔离器(爆破桥)2---特种高压限流熔断器 3---高压侧电子控制器 4---罗果夫传感器 5---高压隔离变压器 6---支撑绝缘子 7---底座 8---主回路铜排 9---低压信号控制箱 原理接线图如图2所示。
图2 原理接线图动作波形如图3所示。
图3 短路电流开断波形
由图可见,短路电流在第首个半波,在尚未上升到峰值之前已被快速截断,实际出现的短路电流的峰值Ic被限制到预期峰值的(15~45)%,i2的持续时间仅为2~5 ms,使作用于发电机、变压器绕组的电动力按平方关系减小为原先值的2%~20%,破坏能力指标i2t减小为原先值的约0.5%,从而有效地保护了主设备免遭短路损坏。
主要参数:

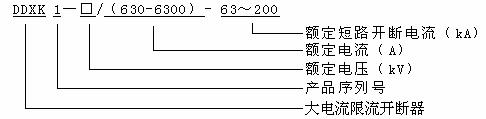

产品型号:
主要用途:

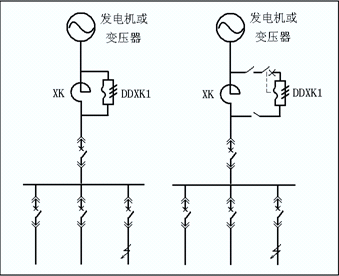

(1)用于发电机、变压器的快速短路保护,限制并快速开断高幅值短路电流,防止发电机、变压器的短路损毁,避免发生灾难性事故(图4)。
图4 用DDXK1作为发电机和变压器的快速短路保护 (a) 变压器10kV/35kV侧出口快速短路保护 (b)发电机出口快速短路保护 (c) 发电厂分支母线快速短路保护 (d)上网发电机出口快速短路保护
(2)旁路限流电抗器,发生短路时,在短路电流的首个半波的波前快速开断,投入限流电抗器,使之发挥限制短路电流的作用(不会影响电抗器在首个半波的限流作用)。正常情况下,构成节电型限流装置,提高供电质量、消除电抗器的有功和无功损耗,节能降耗、低碳减排;改善环保,减少电磁场干扰和污染(图5)
图5旁路限流电抗器接线图
(3)在电网联络点用作快速解列装置,解决联网时短路电流超标问题,提高电网运行可靠性,并节约大量基建投资(图6)。
图6 DDXK1用于分段母线(或手拉手变电站)的互联
产品资质: (1)产品在国家高压电器质量监督检测中心的发电机回路和振荡回路上通过了大电流开断等项试验,在电磁兼容试验站通过了EMC(电磁兼容)试验以及相关项目的型式试验。 (2)公司通过了ISO9001—2008质量管理体系认证。 (3)产品在电力系统和冶金、化工等系统的发电厂、变电站积累了3~6年的成功运行经验,取得良好运行业绩,受到用户好评。
应用实例:
图7 大容量变压器10kV侧快速短路保护
图8 大容量变压器10kV侧快速短路保护
图9 大容量变压器35kV侧快速短路保护
图10 大容量变压器35kV侧快速短路保护
图11 旁路10kV限流电抗器(水平分相安装)
图12 旁路6kV限流电抗器(垂直分相安装)
图13 应用于线路出口短路保护
|
